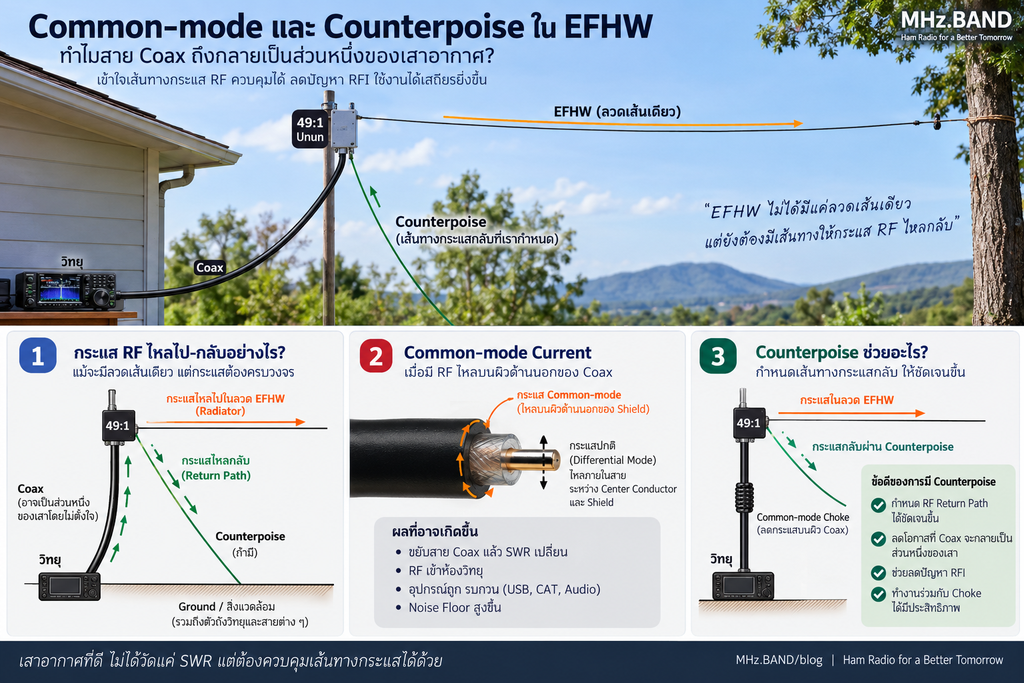

Common-mode และ Counterpoise ใน EFHW: ทำไมสาย Coax ถึงกลายเป็นส่วนหนึ่งของเสาอากาศ?

เสา End-Fed Half-Wave หรือ EFHW ได้รับความนิยมมาก เพราะติดตั้งง่าย จุดป้อนสายอยู่ที่ปลาย และสามารถใช้ลวดเส้นเดียวกับหลายย่านความถี่ได้ในหลายการออกแบบ

ระบบที่เราเห็นมักดูง่ายมาก

Radio → Coax → 49:1 → EFHW

แต่มีคำถามสำคัญข้อหนึ่งคือ

เมื่อกระแส RF ไหลเข้าไปในลวด EFHW แล้ว มันไหลกลับทางไหน?

คำถามนี้คือจุดเริ่มต้นของเรื่อง Counterpoise และ Common-mode Current

EFHW ก็ต้องมีเส้นทางกระแสกลับ

แม้ EFHW จะมี Radiator หลักอยู่ด้านเดียวของ Feed Point แต่ระบบ RF ยังต้องมี Return Path

เส้นทางนั้นอาจมาจาก

Counterpoise ที่ต่อไว้โดยตั้งใจ
ผิวด้านนอกของสาย Coax
Ground ของสถานี
ตัวถังวิทยุและสายต่าง ๆ
Capacitance ระหว่างระบบกับพื้นและสิ่งแวดล้อม

ดังนั้นคำว่า

“EFHW ไม่ต้องใช้ Counterpoise”

ไม่ได้แปลว่าไม่มีเส้นทางกระแสกลับ เพียงแต่อาจไม่ได้มีสาย Counterpoise แยกออกมาให้เห็นเท่านั้น

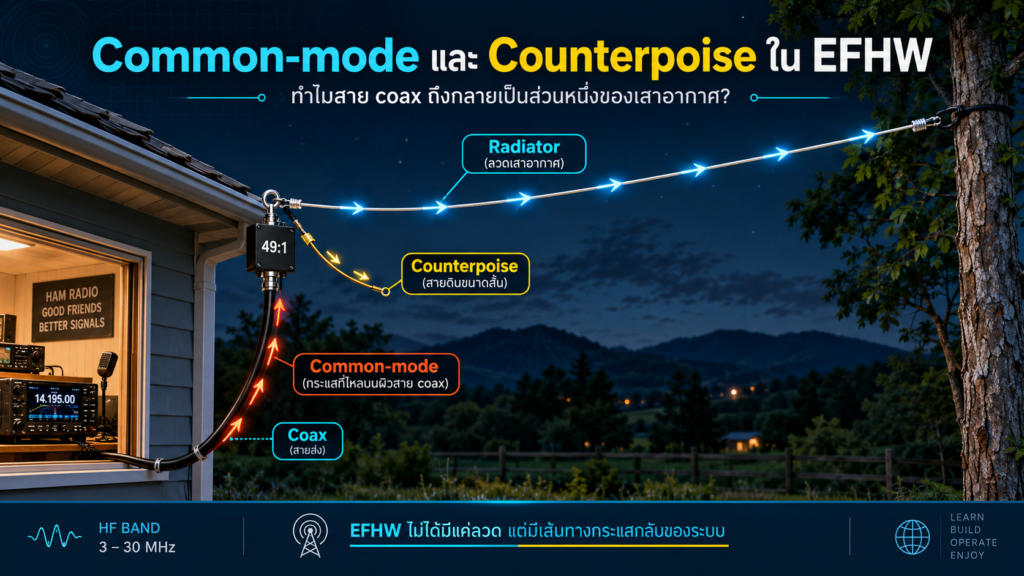

Caption: หากไม่ได้กำหนด RF Return Path ไว้ชัดเจน ผิวด้านนอกของสาย Coax อาจเข้ามาเป็นส่วนหนึ่งของระบบเสาอากาศ

Common-mode คืออะไร?

ตามปกติ Coax ทำหน้าที่เป็น Transmission Line กระแส RF ไหลบน Center Conductor และผิวด้านในของ Shield

แต่ถ้ามีกระแส RF ไหลบน ผิวด้านนอกของ Shield ด้วย เราเรียกกระแสส่วนนี้ว่า

Common-mode Current

เมื่อเกิดขึ้น สาย Coax จึงไม่ได้เป็นเพียงสายส่งอีกต่อไป แต่สามารถทำตัวเหมือนส่วนหนึ่งของเสาอากาศได้

ผลที่อาจพบ เช่น

ขยับ Coax แล้ว SWR เปลี่ยน
เปลี่ยนความยาว Coax แล้วจุด Resonance เปลี่ยน
RF เข้าห้องวิทยุ
ลำโพงหรืออุปกรณ์อิเล็กทรอนิกส์ถูกรบกวน
CAT หรือ USB หลุดขณะส่ง
Noise Floor สูงขึ้น

อาการเหล่านี้ไม่ได้หมายความว่า Common-mode เป็นสาเหตุเสมอไป แต่เป็นสัญญาณว่าควรตรวจสอบระบบ Feed Line

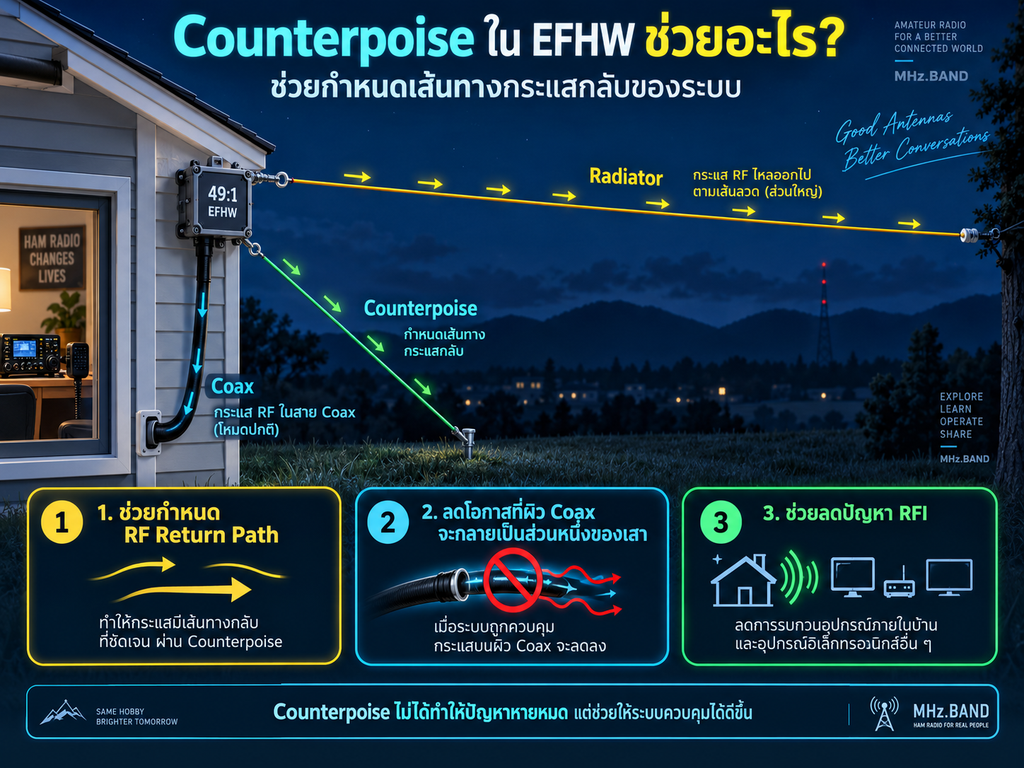

Counterpoise ช่วยอะไร?

Counterpoise คือสายตัวนำที่เราเตรียมไว้ให้อีกด้านของ Feed System เพื่อช่วยเป็น RF Return Path

ข้อดีคือแทนที่จะปล่อยให้ระบบเลือกใช้ Coax หรือสายต่าง ๆ เอง เรากำหนดเส้นทางกระแสให้ชัดขึ้น

นี่คือเหตุผลว่าทำไม EFHW หลายแบบมีจุดต่อ Counterpoise อยู่บนกล่อง 49:1

แต่ Counterpoise ไม่ใช่สิ่งเดียวกับ Ground Rod และไม่จำเป็นต้องฝังลงดิน

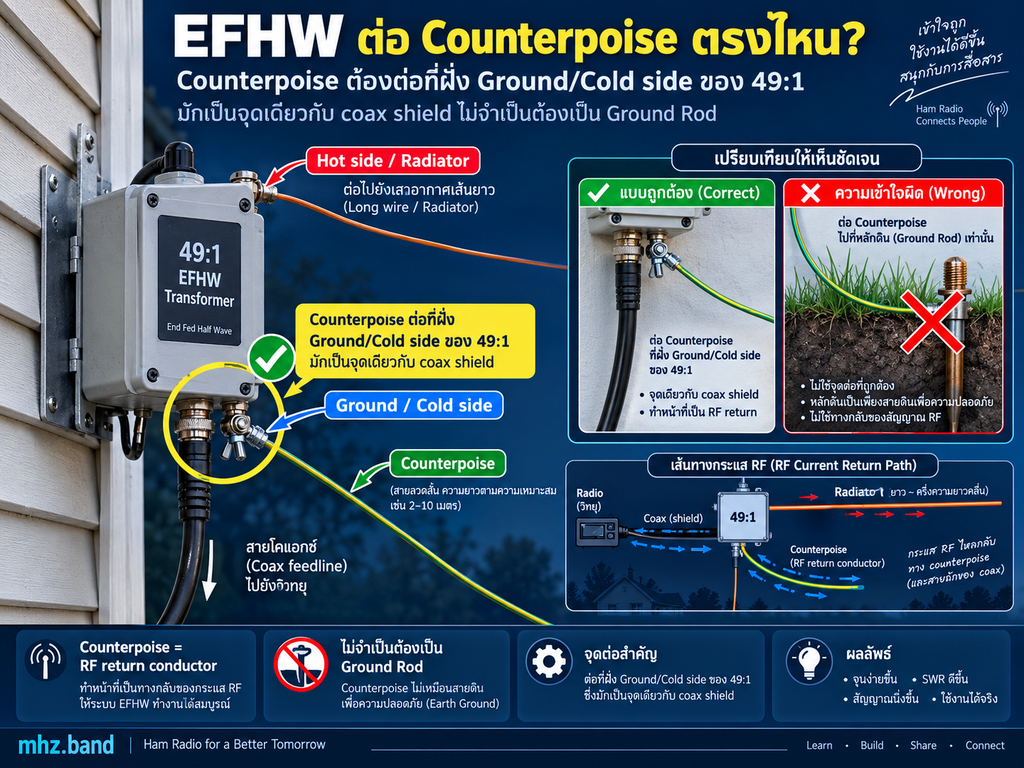

“โดยทั่วไป Counterpoise จะต่อกับฝั่ง Cold/Ground side ของ Matching Transformer ซึ่งใน 49:1 EFHW หลายแบบเป็นจุดเดียวกับ Coax Shield ทั้งนี้ควรตรวจสอบวงจรของ Transformer ที่ใช้งานด้วย”

Counterpoise ต้องยาวเท่าไร?

ไม่มีความยาวเดียวที่ใช้ได้กับ EFHW ทุกต้น

จากการทดลองและ Modeling ของ Steve Yates, AA5TB พบว่า EFHW แบบ resonant ที่ระบบ Matching ถูกปรับเหมาะสม สามารถใช้ RF return conductor ที่ค่อนข้างสั้น โดยประมาณ 0.05λ ได้ในบางรูปแบบการติดตั้ง

ตัวเลขนี้ควรใช้เป็น แนวทางทดลอง ไม่ใช่สูตรตายตัว โดยเฉพาะ EFHW แบบ Multiband 49:1 เพราะ Counterpoise เส้นเดียวจะมี electrical length แตกต่างกันในแต่ละ Band

ใช้เป็นค่าทดลองเริ่มต้นได้จาก

ความยาว Counterpoise โดยประมาณ = 15 / ความถี่ MHz

ตัวอย่าง:

Band	ความถี่	ประมาณ 0.05 λ
40 m	7.1 MHz	2.1 m
20 m	14.2 MHz	1.1 m
10 m	28.4 MHz	0.5 m

อย่างไรก็ตาม ตัวเลขนี้ ไม่ใช่กฎตายตัว

พฤติกรรมจริงขึ้นอยู่กับ Transformer, ความยาว Coax, ตำแหน่ง Choke, ความสูง และสภาพแวดล้อมรอบเสา

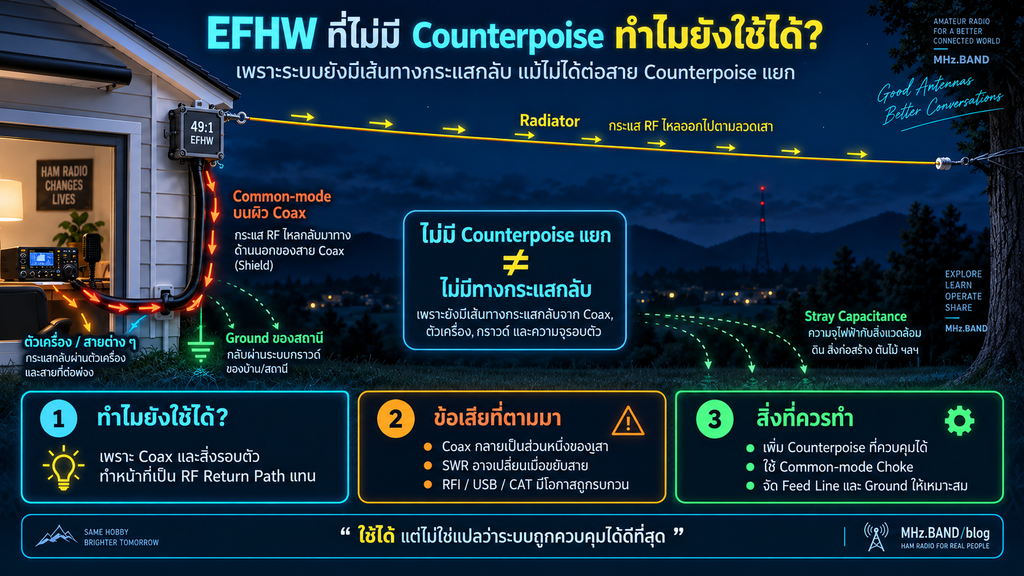

แล้ว EFHW ที่ไม่มี Counterpoise ทำไมยังใช้ได้?

เพราะส่วนหนึ่งของสาย Coax อาจกำลังทำหน้าที่นั้นแทน

ตัวอย่างง่าย ๆ

เสาจึงยัง Match และใช้งานได้

แต่ข้อเสียคือเราไม่ได้ควบคุมว่า Coax ส่วนไหนกำลังเป็นส่วนหนึ่งของ Antenna System

เปลี่ยนความยาว Coax ย้ายสาย หรือเปลี่ยนการต่อ Ground แล้วพฤติกรรมของเสาอาจเปลี่ยนตาม

Counterpoise แก้ Common-mode ได้หมดไหม?

แก้ไม่ได้ครับ

Counterpoise ช่วยให้ RF มีเส้นทางกลับที่ชัดเจนขึ้น แต่ยังอาจมีกระแส Common-mode บน Coax เหลืออยู่

อุปกรณ์ที่ใช้ลดกระแสนี้โดยตรงคือ

Common-mode Choke

Choke ทำหน้าที่สร้าง Impedance สูงต่อกระแสที่ไหลบนผิวด้านนอกของ Coax โดยไม่รบกวนสัญญาณ Differential Mode ภายในสาย

ดังนั้นในระบบ EFHW ที่ต้องการควบคุม RF ให้ดี มักต้องคิดทั้งสองอย่างร่วมกัน

Counterpoise = จัดเส้นทางกระแสกลับ

Common-mode Choke = จำกัดกระแสที่ไม่ต้องการบน Coax

Choke ควรวางตรงไหน?

มีสองแนวทางที่พบบ่อย

Choke ใกล้ Feed Point

ช่วยแยก Coax ออกจากระบบเสาให้เร็วที่สุด เหมาะกับระบบที่มี Counterpoise แยกไว้แล้ว

ให้ Coax ช่วงหนึ่งเป็น Return Path แล้วค่อยใส่ Choke

ในบางการออกแบบ เราอาจตั้งใจให้ Coax ช่วงสั้น ๆ ทำหน้าที่เป็น Counterpoise แล้ววาง Choke ถัดลงมา เพื่อไม่ให้กระแสเดินทางต่อเข้า Shack

ดังนั้นตำแหน่ง Choke จึงมีผลต่อพฤติกรรมของ EFHW

อย่าสับสน 49:1 กับ Common-mode Choke

กล่อง 49:1 มีหน้าที่หลักคือ แปลง Impedance

ตัวอย่างเช่น

50 Ω × 49 ≈ 2,450 Ω

ซึ่งเหมาะกับ Feed Point ที่มี Impedance สูงของ EFHW

แต่ 49:1 Transformer ไม่ได้แปลว่าจะหยุด Common-mode ได้ดีเสมอไป

Matching Transformer และ Common-mode Choke เป็นคนละหน้าที่

ทำไมเรื่องนี้สำคัญกับ FT8?

สถานี Digital Mode มักมีสายเชื่อมต่อจำนวนมาก เช่น

USB
CAT
Audio
LAN
Power Supply
Computer

ถ้า Common-mode Current เดินทางกลับเข้ามาถึง วิทยุ สายเหล่านี้สามารถกลายเป็นทางเดิน RF ต่อไปได้

อาการที่พบจึงอาจเป็น

USB Disconnect, CAT หลุด หรือ Audio มีปัญหา

แม้ SWR จะดูปกติดีก็ตาม

นี่คือเหตุผลที่สถานี FT8 ควรใส่ใจ Common-mode มากกว่าการดู SWR เพียงอย่างเดียว

สรุป

EFHW ไม่ได้มีเพียงลวดเส้นเดียวกับ 49:1 Transformer

มันยังต้องมี RF Return Path

“ถ้าเราไม่ได้กำหนด Counterpoise หรือ RF Return Path ไว้ชัดเจน กระแสกลับอาจเลือกไหลผ่านผิวด้านนอกของ Coax, Ground หรือสายอื่นในสถานีแทน”

และนั่นคือจุดที่ Common-mode Current สามารถเกิดขึ้นได้

ดังนั้นแทนที่จะถามว่า

“EFHW ต้องมี Counterpoise หรือไม่?”

คำถามที่มีประโยชน์กว่าคือ

“กระแส RF ของ EFHW ต้นนี้กำลังไหลกลับทางไหน?”

ถ้าเราตอบได้ เราก็จะรู้ว่าควรวาง Counterpoise และ Common-mode Choke อย่างไร
